Exercici 1 Indiqueu la resposta correcta de cada questió. Responeu en la taula de la pàgina 3. En el cas que no indiqueu les respostes a la taula, les questions es consideraran no contestades. [2,5 punts) [En cada questió només es pot triar UNA resposta. Questió ben contestada: 0,5 punts, questió mal contestada: —0,16 punts, questió no contestada: O punts.) Qiiestió 3 El diàmetre interior d'un cilindre hidràulic de avanç doble efecte és de 60 mm, i el diàmetre de la tija és de 25 mm. Si s'alimenta amb un cabal d'oli de 9,3 x 105 m*/min, quina és la seva velocitat de retro- cést i a) 3,289 mm/s q AS b) 3,980 mm/s c) 54,82 mm/s d) 66,34 mm/s

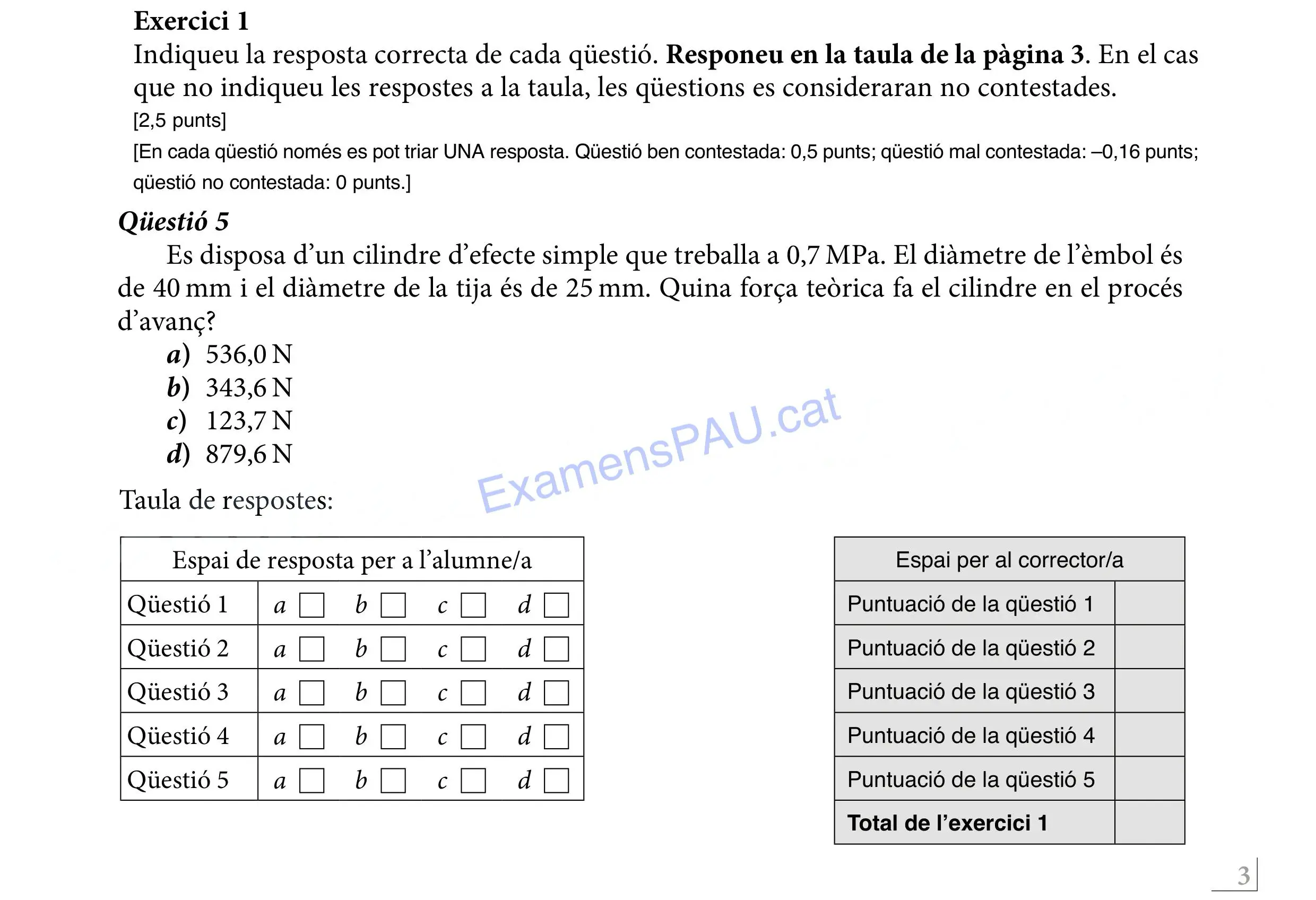

Exercici 1 Indiqueu la resposta correcta de cada questió. Responeu en la taula de la pàgina 3. En el cas que no indiqueu les respostes a la taula, les questions es consideraran no contestades. (2,5 punts) [En cada questió només es pot triar UNA resposta. Questió ben contestada: 0,5 punts, questió mal contestada: —0,16 punts, questió no contestada: O punts.) Qiiestió 5 Es disposa d'un cilindre d'efecte simple que treballa a 0,7 MPa. El diàmetre de l'èmbol és de 40 mm i el diàmetre de la tija és de 25 mm. Quina força teòrica fa el cilindre en el procés d'avanç a) 536,0 N b) 343,6 N c) 123,7N d) 879,6 N Taula de respostes: Espai de resposta per a l'alumne/a Espai per al corrector/a Qúestiól a b | cl) d Puntuació de la questió 1 Qúestió2 |a[] bl] cll dl] Puntuació de la questió 2 Qúestió3 | a b | cl) d Puntuació de la questió 3 Qúiestió 4 | a b | cl) d Puntuació de la questió 4 Qúestió5 |a[] bl] cll dl] Puntuació de la questió 5 Total de l'exercici 1

Exercici 1 Indiqueu la resposta correcta de cada questió. Responeu en la taula de la pàgina 3. En el cas que no indiqueu les respostes a la taula, les questions es consideraran no contestades. (2,5 punts) [En cada questió només es pot triar UNA resposta. Questió ben contestada: 0,5 punts, questió mal contestada: —0,16 punts, questió no contestada: O punts.] Qiiestió 4 Es vol aixecar una massa m=750kg utilitzant una premsa hidràulica. El diàmetre de l'èmbol gros és 900 mm i el de l'èmbol petit, 300 mm. Les resistències passives són negligibles. Si es vol desplaçar 20 mm la càrrega, quin ha de ser el desplaçament de l'èmbol petit2 a) 450mm b) 222,2 mm c) 180 mm d) 60 mm

Exercici 6 [2,5 punts en total] Cal seleccionar un cilindre hidràulic comercial d'efecte simple per a elevar contenidors. El cilindre s'ha de connectar a una bomba d'oli que subministra un cabal constant q — 3 m*/h i una pressió maxima Pa, — 20 MPa. Es demana que, en aquestes condicions, el cilindre sigui capaç de fer una força F — 65 000 N en la seva cursa d'avanç (extensió del cilindre). Un fabricant de cilindres hidràulics facilita 10 models amb els valors de diàmetre interior, d,,, i diàmetre de tija, d,,, seguents: Model MM, M, M, M, M, M, M, M, M, M5, d,, (mm) 32 40 50 60 70 80 80 90 100 120 dy, (mm) 20. 25 30. 30 40 40 50 50 50 70 Determineu: a) El model més petit que compleix les especificacions. [0,5 punts] Amb el cilindre escollit, i sabent que el sistema avança a velocitat constant, determineu: b) La pressió p, que haurà de subministrar la bomba. (0,5 punts) c) La velocitat de la tija, v [1 punt] i la potència que desenvolupa el cilindre, P.,. tija? d) La tensió normal a compressió de la tija, o. [0,5 punts]

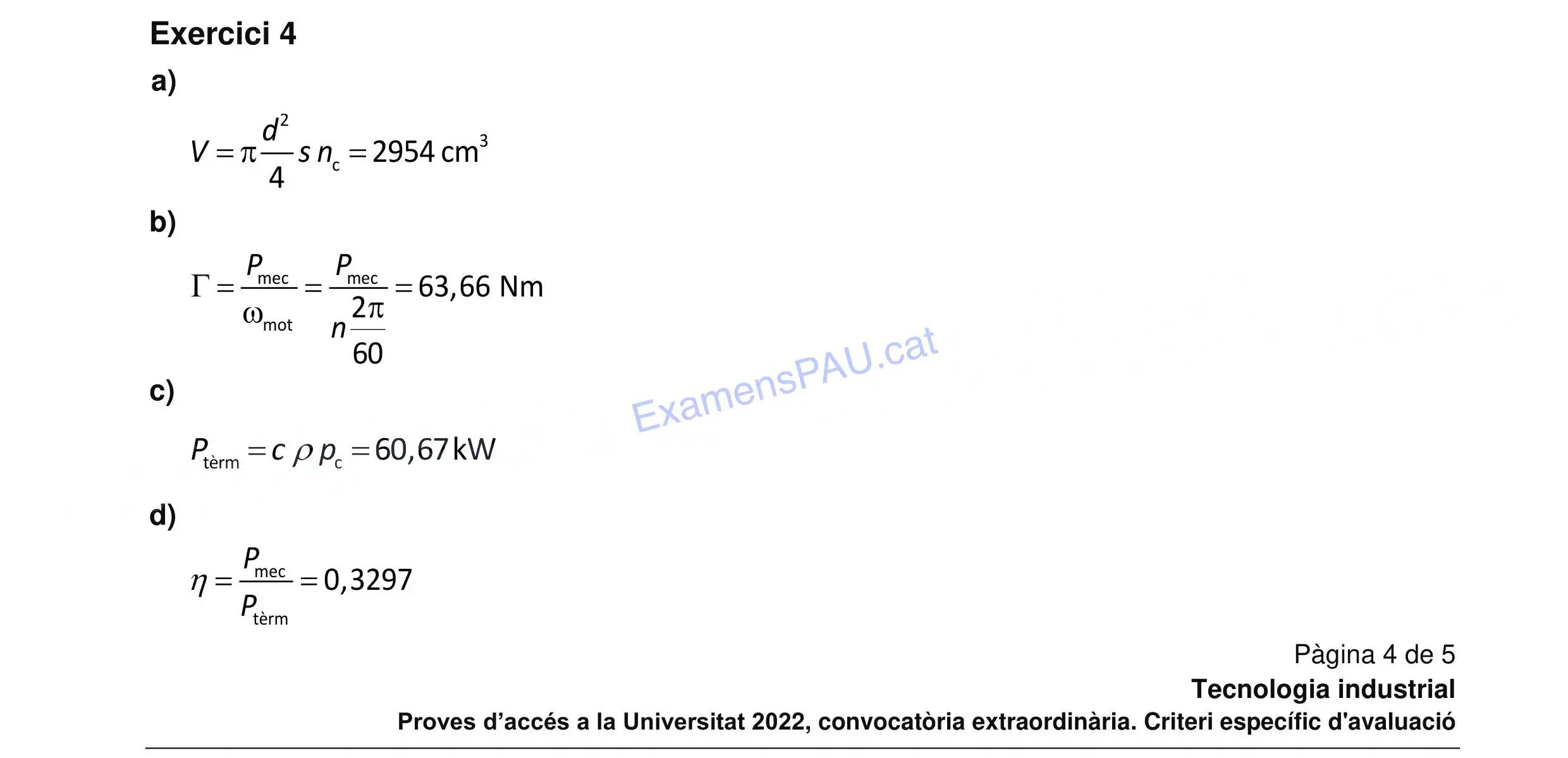

Exercici 4 [2,5 punts en total] Un automòbil està equipat amb un motor de n. — 6 cilindres de cursa s — 91 mm i dià- metre d=83 mm. La relació de compressió és rc=12. Quan l'automòbil es desplaça per un terreny horitzontal a una velocitat constant, el motor desenvolupa una potència P,,.. — 20 kW, gira a n=3000 min” i consumeix c — 6,5 L/h de benzina de poder calorífic p, — 42 000 kJ/kg i densitat p — 0,8 Rg/L. Determineu: a) La cilindrada total V en cm?. (0,5 punts) b) El parell l que subministra el motor. (0,5 punts) c) La potència tèrmica consumida P,,,, expressada en kW. [1 punt] d) El rendiment del motor y. [0,5 punts]

Exercici 1 Indiqueu la resposta correcta de cada questió. Responeu en la taula de la pàgina 3. En el cas que no indiqueu les respostes a la taula, les questions es consideraran no contestades. (2,5 punts) [En cada questió només es pot triar UNA resposta. Questió ben contestada: 0,5 punts, questió mal contestada: —0,16 punts, questió no contestada: O punts.) Qiiestió 2 Quina és la velocitat de rotació d'un cargol de pas (avanç per volta) p — 2 mm que té una velocitat d'avanç de 15 mm/s? a) 480 min” b) 7,5 min” c) 450 min” d) 8 min”
